韓商 電美士（DMS）基板檢測失靈時，基板位置檢測系統
因?yàn)樵O(shè)備為PC BASE SYSTEM 故發生異常時，通常都是措手不及且無法處理的。
佑傑電子利用本社之技能，加上多年P(guān)C及PLC之整合經理，目前開發出一套，外
掛式的監控系統，來防止追片問題的產生。以下為相關之規格說明：

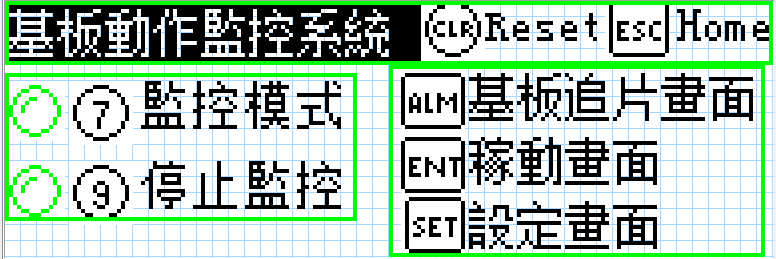

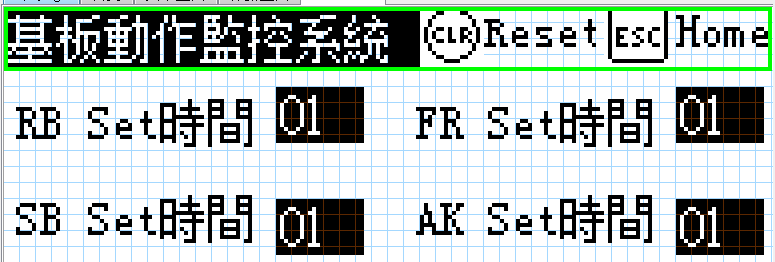

A. User能由人機自行設定通過檢知SENSOR秒數來偵測異常 。
B. 當偵測到異常狀況時，將觸發原洗淨機內的重警
?? 報設定使機臺停止運轉，而基板傳送異常訊息將顯示於人機
?? 介面上。
C.由佑傑設計一監控系統，來監視基板進去UNIT之狀況，除"A"
? 點之機能外，尚追加一個自動判定是否基板已發生疊片之程
? 式。
佑傑電子利用本社之技能，加上多年P(guān)C及PLC之整合經理，目前開發出一套，外
掛式的監控系統，來防止追片問題的產生。以下為相關之規格說明：
A. User能由人機自行設定通過檢知SENSOR秒數來偵測異常 。
B. 當偵測到異常狀況時，將觸發原洗淨機內的重警
?? 報設定使機臺停止運轉，而基板傳送異常訊息將顯示於人機
?? 介面上。
C.由佑傑設計一監控系統，來監視基板進去UNIT之狀況，除"A"
? 點之機能外，尚追加一個自動判定是否基板已發生疊片之程
? 式。
D、相關機能之擋片及停片以基板最小損失為主，但
?? 損失不可能為零。
?此改造為外掛新增一組偵測設備，並無使用與修改原洗淨機臺
?內部sensor及PC Based程式。除LD/UL UNIT外，於各洗淨UNIT
?內前後各裝設1顆光纖sensor作為判斷基板位置所用(共4顆)。
?當偵測到基板移動時間超過設定值時，將觸發原洗淨機內的重
?警報使機臺停止運轉。以便提早預防基板追片發生。

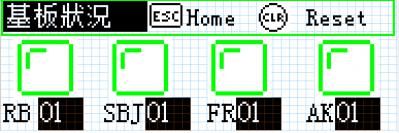

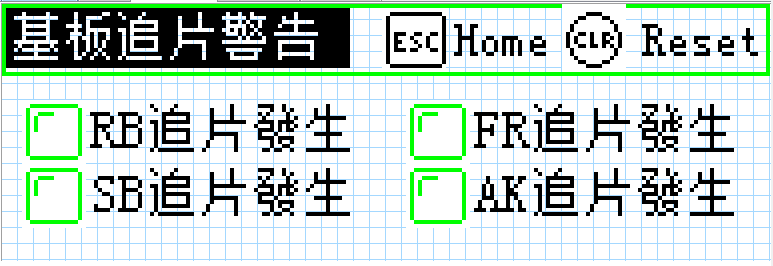

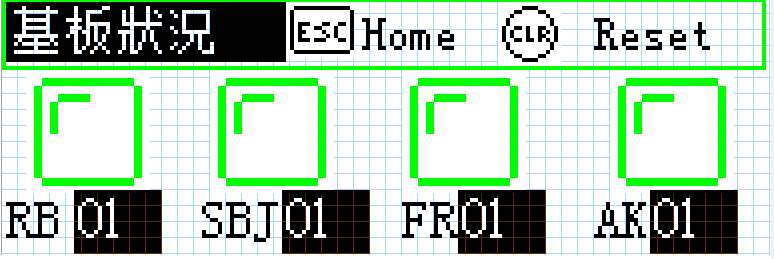

?當因基板移動異常觸發的重警報使機臺停止時，基板移動異常
?的alarm訊息將顯示於外掛人機介面上面，而非原洗淨機的螢
?幕上。
